矢量网络分析仪扩展模块
产品概述
产品规格参数

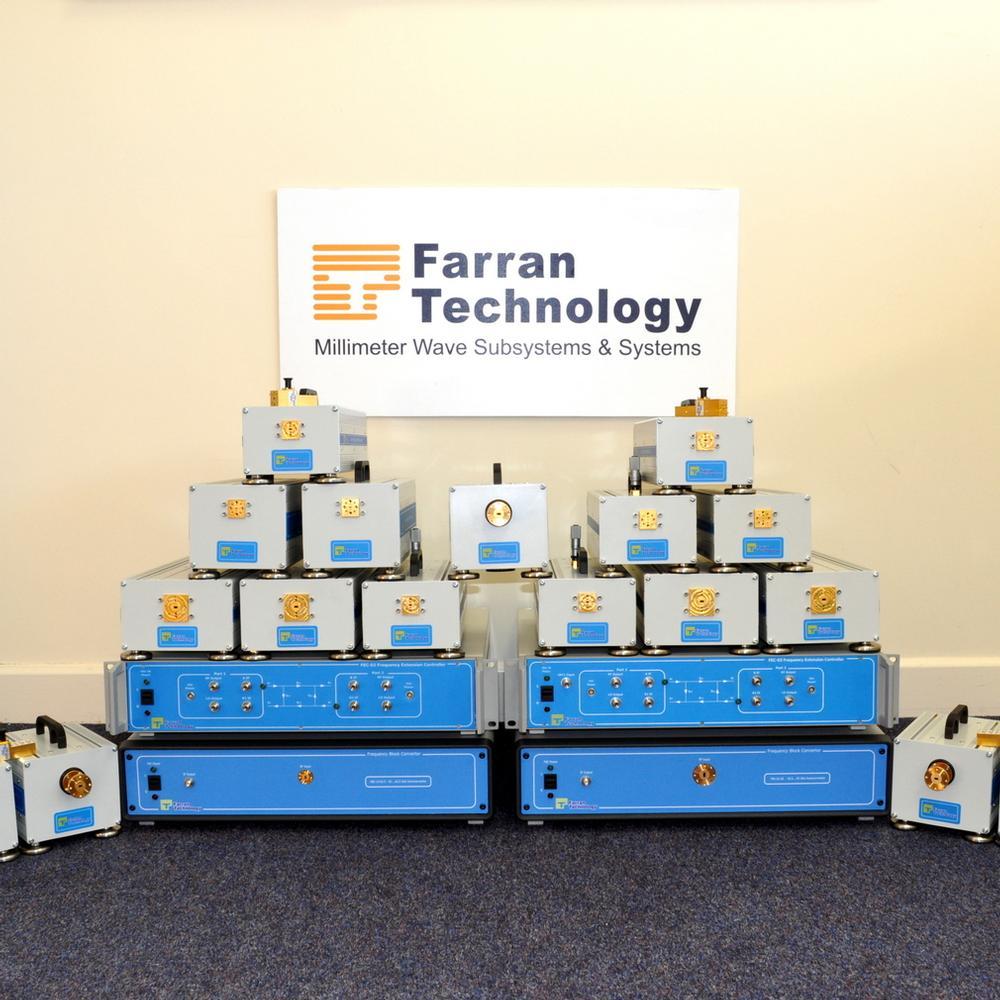

FARRAN公司生产的测试扩展模块FEV-XX-TR、控制器FEC-XX以及校准件FEK-XX应用在矢量网络分析仪的太赫兹扩展，频率扩展模块将扩展您现有的矢量网络分析仪（VNA）功能，您可以在 40-500GHz 之间进行行业领先的毫米波 S 参数测量。
FARRAN公司生产的矢网扩展产品特点：高动态范围、高稳定性、高输出功率，同时配合探针台厂商可进行On Wafer测试，其测试频率同样可支持到500GHz，同时可以实现在各个频段下的不同温度(-60~300℃)的测试。

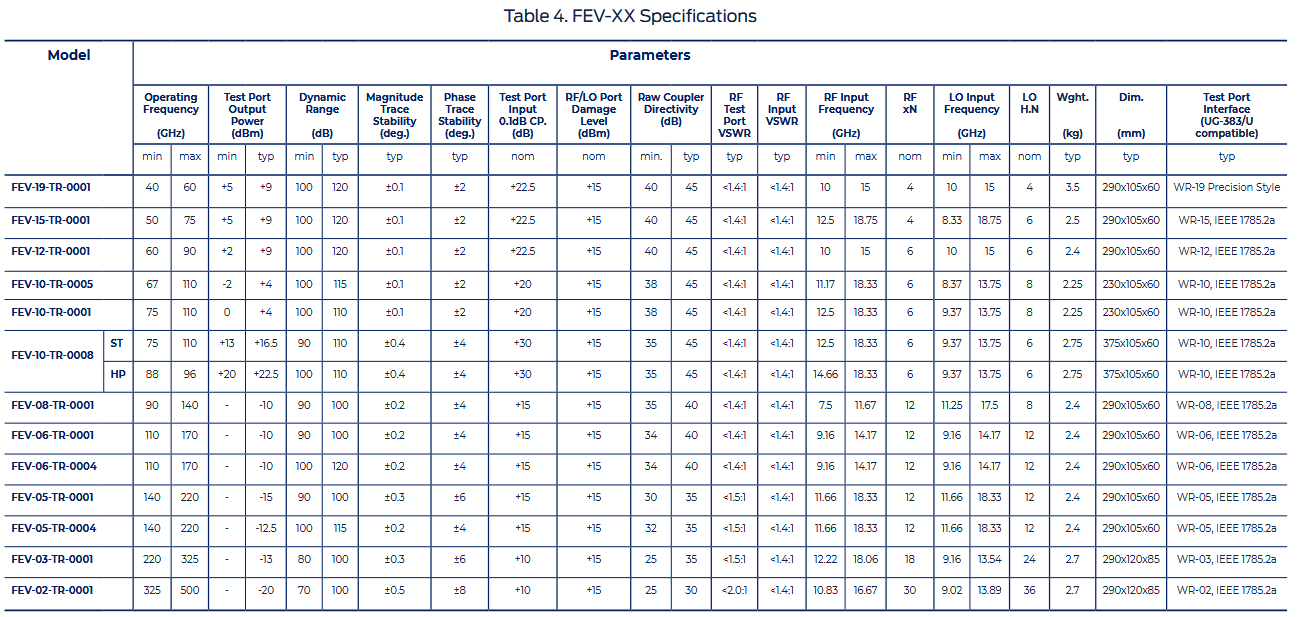

1. 扩频模块频率划分：
40-60GHz
50-75 GHz
60-90 GHz
75-110 GHz
90-140 GHz
110-170 GHz
140-220 GHz
220-325 GHz
325-500 GHz
2. 测试端口输出功率: -20dBm至+22.5dBm@40GHz-500GHz
3. 动态范围：100dB to 120dB @40GHz-500GHz
4. 幅度迹线稳定性：±0.1dB to ±0.5dB@40GHz-500GHz
5. 相位迹线稳定性：±2deg to ±8deg
6. 耦合方向性：30Db to 45dB
